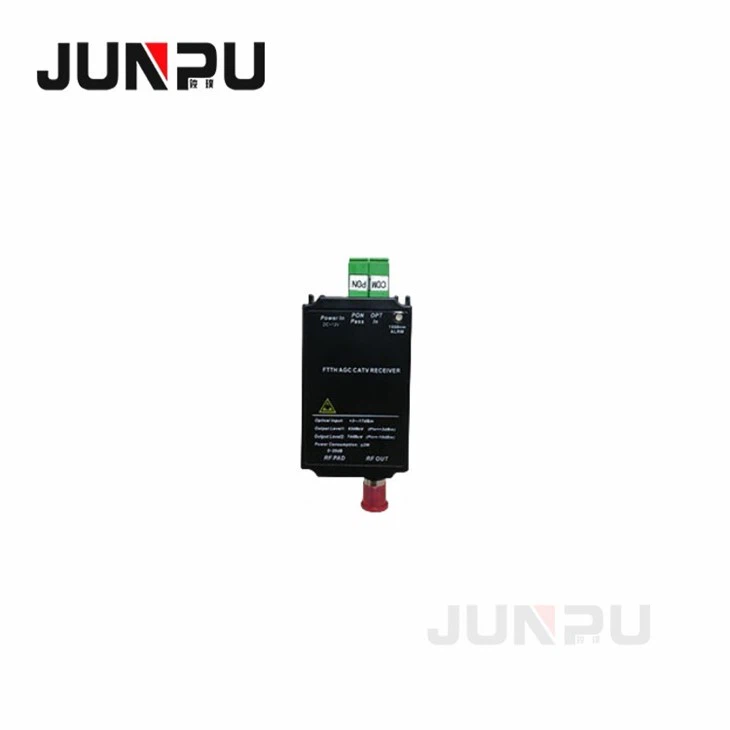

FTTH 光受信機は、FTTH 構造の CATV HFC ネットワーク用に特別に設計されています。主な特徴は、低消費電力、AGC 光定レベル出力、小型、高信頼性です。アルミ合金シェルを採用し、光制御 AGC 回路を内蔵し、コンパクトな構造と外部モジュラー電源により、設置とデバッグが非常に便利になります。FTTH CATV ネットワークを構築するのに理想的な製品です。

光学パラメータ

光波長	ナノメートル	1290~1600

光入力範囲	dBm	-17~+3

AGC制御範囲	デシベル	-7~+2

光リターンロス	デシベル	45以上

光コネクタ		SC/APC または FC/APC

RFパラメータ

帯域幅	MHz	47~1000

平坦性	デシベル	±1.5

RF出力レベル	dBuV	82以上(AGC制御:-7~+2dBm)

光リターンロス	デシベル	14dB以上（47〜1000MHz）

光インピーダンス	Ω	75

MGC制御範囲	デシベル	0~20±2

RFコネクタ		F-5

CTBS	デシベル	65@-8dBm以上

最高執行責任者	デシベル	65@-8dBm以上

CNRC	デシベル	48@-8dBm以上

その他

電源	入力電圧	V	110~240 AC@50/60Hz

出力電圧	V	12 DC@0.5A

消費電力	W	<3

作業温度	程度	-20~+50

動作湿度	%	0-90%

サイズ	んん	112(L)50(W)22(H)

アプリケーション

この光受信器シリーズの光端末は、アナログまたはデジタル信号を家庭に取り込むための FTTH (Fiber to the Home) ネットワーク光ファイバーアクセス端末用の家庭用光受信器です。この機器は、低電力光検出器、GaAs、および光 AGC 技術を使用して、Fiber to the Home CATV 受信のニーズを満たします。
